功放电源合适用多大的滤波电容
当然，功放滤波器的电容越大越好，离电源越近。
当然，你还需要考虑定位。
放大器电源的滤波电容、滤波电容和负载电阻组成RC常数。
功耗不连续，供电功率为最大功率的1/3。
另一种降低内阻的方法是增加滤波、电容周期和负载阻抗以及最小频率，最好采取5个周期。
功放的总功率由功放的输出功率和功放输出过程中产生的热损耗功率两部分组成。
根据能量守恒定律，我们可以知道功放功率为电功率=功放功率功率+电源发热量功率。
使直流输出更加平滑。
而对于精密电路来说，这时候就会采用并联电容电路的组合来提高滤波电容的工作效果。

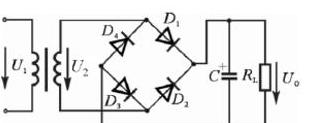

低频滤波电容器主要用于市电滤波或变压器整流后的滤波。
供应量是固定的。
频率为数千赫兹至数万赫兹。
滤波电容在开关电源中起着非常重要的作用。
参考数据来源：百度百科-滤波电容器
我有一个开关电源滤波电容的计算问题
能量公式包含深刻的物理意义，对于理解电容储能至关重要。表达式为E=1/2*C*U2，其中E代表电容器存储的能量，C为电容值，U为电容器两端的电压。
该公式揭示了电容器如何存储能量。
公式的进一步推导非常有趣。
首先，根据功率的定义，P=UIt。
考虑到电容电压U随时间变化，可表示为U=Cdu/dt。
因此，将功率公式转换为P=U*Cdu/dt。
附加变形给出 P=1/2*C*U2dU/dt。
这里的关键步骤是积分，这是一种将功率随时间变化转化为能量存储的计算。
通过整合运算，我们可以更好地了解电容器在不同电压下如何存储能量。
在实际应用中，这个公式不仅可以帮助我们计算电容器的储能量，还可以用来分析电容器在滤波电路中的作用。
例如，在开关电源滤波电路中，电容器可以平滑电压波动，减少高频干扰，提高电能质量。
通过正确选择电容值，可以优化滤波效果，保证设备稳定运行。
因此，对于电子工程师来说，透彻理解能量公式及其推导过程至关重要。
需要注意的是，电容储能不仅与电容值有关，还受到电容器两端电压变化的影响。
由此可见，设计滤波电路时，不仅要考虑电容器的电容量，还要考虑电压波动的幅度。
通过精确的计算和调整，可以获得最佳的滤波效果，提高系统的性能和可靠性。
综上所述，能量公式E=1/2*C*U2及其推导过程为理解和优化滤波器电路提供了理论基础。
掌握这些知识有助于工程师更好地设计和优化电子设备并提高整体性能。
滤波电容怎么选择？
滤波电容选择计算公式如下：
C=Q/U----------Q=C*U
I =dQ/dt ---------I=d（C*U）/dt=C*dU/d t
C=I*dt/dU
从上式可以看出，滤波电容的大小与电源输出电流和电源输出电流有关 电容单位时间的电压变化率，输出电流越大，电容越大，单位时间的电压变化越小。
值越大，我们可以假设电容电压每单位时间变化1v（dV=1）（可能有人会说变化太大，但是想一想，我们的电压 一般做LM886之类的时候用的是30V左右，电压下降1V，电压变化率为96.7%，我觉得这个值也不算太小了，如果你觉得这个值太小，你可以计算一下。
根据 可能你发现你需要的价格很高），那么上面的公式就变成了
C=I*dt。
然后我们可以根据高功率信号最大突发所需的电流和突发时间来计算出我们需要的最小电容器尺寸。
以lm3886为例，其最大输出功率为125W，那么我们可以假设电源提供的最大功率为150W，那么电源提供的最大电流为I=150/(30+30)=2.5 A（正负电源各2.5A）。
高功率通常是低频信号。
我们可以用100Hz信号代替，则dt=1/100=0.01s。
将上式相加后，可得C=2.5×0.01=0.025=25000uF。
滤波电容大小的选择：
印制板上有接触器、继电器、按钮等元件时。
其工作时会产生较大的火花放电，必须采用RC吸收电路来吸收放电电流。
一般R为1~2kΩ，C为2.2~4.7μF。
一般采用10PF左右的电容来滤除高频干扰信号，采用0.1UF左右的电容来滤除低频纹波干扰。
它还可以起到稳定电压的作用。
滤波电容器的具体电容值取决于您PCB上的主要工作频率以及可能影响系统的谐波频率。
您可以查看相关厂家的电容信息或者参考厂家提供的数据库软件根据具体需要进行选择。
。
至于多少，就看你的具体需求了。
多加一两个就好了。
如果暂时没有用，可以不用管，根据实际调试情况选择容量值。
如果你的PCB上的主要工作频率较低，只需添加两个电容，一个用于滤除纹波，一个用于滤除高频信号。
如果出现较大的瞬时电流，建议添加较大的钽电容。
其实滤波还应该包括两个方面，就是你所说的大电容和小电容，即去耦和旁路。
输出部分电容容量的大小与输出功率有关系么，哪位能告诉我为什么？小弟不懂呀 ..
如果您指的是电源，电容与输出功率有关。在相同电压等级下，输出功率越大，所需的滤波电容越大。
